جهاز التوجيه بالأشعة السينية الأوتوماتيكي هو جهاز يستخدم مبدأ حيود الأشعة السينية لتحديد بنية البلورة واتجاهها ومعامِلات الشبكة. وله مجموعة واسعة من التطبيقات في علم المواد والجيولوجيا والفيزياء والكيمياء، وخاصة في دراسة البنية الدقيقة وخصائص البلورات المفردة والمواد متعددة البلورات ومواد الأغشية الرقيقة. وفيما يلي مقدمة تفصيلية لمبدأ عمل جهاز التوجيه بالأشعة السينية وتطبيقاته واحتياطات تشغيله. مع تقدم التكنولوجيا، تستمر أجهزة تحديد اتجاه الأشعة السينية الأوتوماتيكية في التحسن، مع دقة أعلى وتشغيل أسهل. في الوقت نفسه، فإن الجمع مع تقنيات تحليلية أخرى مثل المجهر الإلكتروني والتحليل الطيفي يجعل تحليل البنية البلورية أكثر شمولاً وعمقًا. بالإضافة إلى ذلك، تطورت أجهزة تحليل اتجاه الأشعة السينية المحمولة والمراقبة عبر الإنترنت تدريجيًا، مما يوفر إمكانيات للتحليل في الموقع والمراقبة في الوقت الفعلي. باختصار، يعد محلل اتجاه الأشعة السينية أداة تحليلية قوية ذات أهمية بالغة لفهم البنية الدقيقة للمواد والتحكم فيها. ومع التطور المستمر للتكنولوجيا، سيصبح تطبيقها في مختلف المجالات أكثر شمولاً وعمقًا.
بريد إلكترونيأكثر
يعد جهاز أحادي اللون البلوري المنحني المصنوع من الجرافيت ملحقًا مهمًا للأجهزة المستخدمة في تحليل حيود الأشعة السينية، ويُستخدم بشكل أساسي في أحادي لون الأشعة السينية التي تمر عبر الشق المستقبل، وبالتالي تحسين دقة ونسبة الإشارة إلى الضوضاء في التحليل. يستخدم جهاز أحادي اللون هذا البنية المحددة لبلورات الجرافيت لعكس الأشعة السينية الواردة بشكل انتقائي، مما يسمح فقط للأشعة السينية ذات الأطوال الموجية المحددة (عادةً الأشعة السينية ذات خاصية Kα) بالمرور أثناء تصفية مكونات الأشعة السينية غير المرغوب فيها الأخرى مثل الأشعة السينية المستمرة والأشعة السينية ذات خاصية Kβ والأشعة السينية الفلورية. يعتمد هذا الانعكاس الانتقائي على قانون براج، الذي ينص على أنه عندما تلبي الزاوية بين الضوء الوارد ومستوى البلورة شروطًا معينة، يحدث تشتت متماسك، مما يشكل قمم حيود. عند استخدام جهاز أحادي اللون هذا، يجب الانتباه إلى تحضير العينة ووضعها لضمان دقة وتناسق قمم الحيود. تُستخدم أجهزة قياس أحادي اللون الجرافيتية المنحنية على نطاق واسع في مجالات أبحاث المواد مثل الكيمياء والهندسة الكيميائية والآلات والجيولوجيا والمعادن وعلم المعادن ومواد البناء والسيراميك والبتروكيماويات والأدوية. في هذه المجالات، تُستخدم في تحليل حيود الأشعة السينية لدراسة الخصائص الفيزيائية للمواد مثل بنية البلورة والتحول الطوري وحالة الإجهاد وما إلى ذلك. تعمل ملحقات حيود الأشعة السينية على تحسين دقة وموثوقية التحليل بشكل كبير من خلال زيادة نسبة الذروة إلى الخلفية وتقليل الضوضاء الخلفية.
بريد إلكترونيأكثر
حامل العينة متعدد الوظائف هو جهاز يستخدم لتوفير المرونة والكفاءة العالية في مختلف التطبيقات البحثية والصناعية. يستخدم عادة في تحليل حيود الأشعة السينية (حيود الأشعة السينية) والمجهر الإلكتروني، وهو ملحق لأجهزة قياس حيود الأشعة السينية (حيود الأشعة السينية امتداد). كملحق لأجهزة قياس حيود الأشعة السينية (حيود الأشعة السينية امتداد) عادة ما يكون مزودًا بأسطح عمل قابلة للتعديل لاستيعاب عينات بأحجام وأشكال مختلفة. حامل العينة متعدد الوظائف هو أحد الأدوات التي لا غنى عنها في المختبرات الحديثة ومؤسسات البحث. إنه يعزز بشكل كبير تطوير البحث العلمي والتطبيقات الصناعية من خلال توفير منصة معالجة وتحليل عينات مرنة وفعالة ودقيقة. سواء في مجالات علم المواد أو الطب الحيوي أو صناعة الإلكترونيات، يلعب حامل العينة متعدد الوظائف دورًا مهمًا في مساعدة الباحثين والمهندسين على فهم وتحسين موضوعات بحثهم بشكل أفضل.
بريد إلكترونيأكثر
يتم تشغيله بواسطة محرك متدرج مستورد ويتم التحكم فيه بواسطة وحدة تحكم منطقية قابلة للبرمجة (وحدة تحكم منطقية قابلة للبرمجة) مستوردة من سيمنز، ولا توجد حاجة لاستبدال العينة يدويًا. يقيس النظام العينات تلقائيًا باستمرار ويحفظ البيانات تلقائيًا. يمكن تحميل ست عينات في وقت واحد للقياس المستمر. بشكل عام، كجهاز مساعد تجريبي فعال، يلعب جهاز تغيير العينات التلقائي دورًا مهمًا في مجالات متعددة. ومع التقدم المستمر للتكنولوجيا والطلب المتزايد على التطبيقات، سيتم أيضًا تحسين أداء ووظائف جهاز تغيير العينات التلقائي وإتقانها بشكل أكبر.
بريد إلكترونيأكثر
تُستخدم ملحقات القياس المتكاملة متعددة الوظائف لتحليل الأفلام على الألواح والكتل والركائز، ويمكنها إجراء اختبارات مثل اكتشاف طور البلورة والتوجيه والملمس والإجهاد والبنية داخل المستوى للأغشية الرقيقة. عادةً ما يتم تصميم ملحقات القياس المتكاملة متعددة الوظائف لتعزيز وظائف مقياس حيود الأشعة السينية، مما يمكنها من التكيف مع احتياجات الاختبار الأكثر تنوعًا. هناك علاقة وثيقة بين ملحقات القياس المتكاملة متعددة الوظائف ومقياس حيود الأشعة السينية. لا تعمل هذه الملحقات على تعزيز وظائف وأداء مقياس حيود الأشعة السينية فحسب، بل تعمل أيضًا على تحسين سهولة تشغيله وسلامته. في التطبيقات العملية، يمكن للمستخدمين اختيار الملحقات المناسبة وفقًا لاحتياجاتهم المحددة لتوسيع سيناريوهات تطبيق مقياس حيود الأشعة السينية وتحسين كفاءة القياس.
بريد إلكترونيأكثر

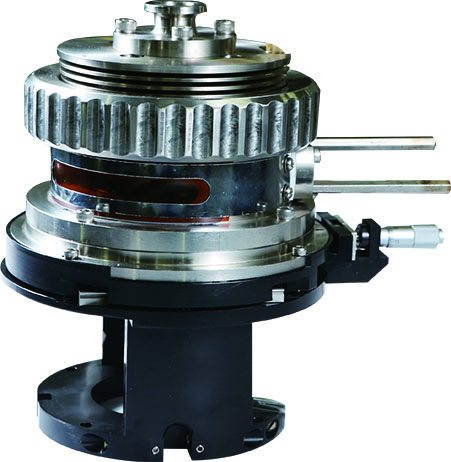

تم تصميم ملحق درجة الحرارة المتوسطة والمنخفضة في الموقع لفهم التغييرات في بنية البلورة أثناء عملية التبريد منخفضة الحرارة؛ من أجل توفير بيئة عينة متوسطة ومنخفضة درجة الحرارة (عادةً أقل من درجة حرارة الغرفة ولكن ليست منخفضة للغاية، مثل نطاق بين -100 درجة مئوية ودرجة حرارة الغرفة) للمجاهر والأجهزة الأخرى. بيئة الفراغ: -196~500 درجة مئوية دقة التحكم في درجة الحرارة: ±0.5 درجة مئوية طريقة التبريد: النيتروجين السائل (استهلاك أقل من 4 لتر/ساعة) مادة النافذة: فيلم البوليستر طريقة التبريد: تبريد دورة الماء منزوع الأيونات
بريد إلكترونيأكثر

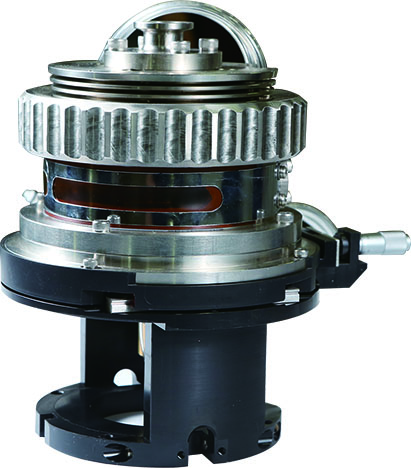

تم تصميم الملحق ذو درجة الحرارة العالية لفهم التغيرات في البنية البلورية للعينات أثناء التسخين بدرجة حرارة عالية، بالإضافة إلى التغيرات في الذوبان المتبادل للمواد المختلفة أثناء التسخين بدرجة حرارة عالية. تلعب الملحقات عالية الحرارة دورًا حاسمًا كمعدات تجريبية وصناعية مهمة في مجالات متعددة. إن نطاقها الواسع من مجالات التطبيق والمعايير التقنية الدقيقة وأنواع المنتجات المتنوعة تجعل الملحقات عالية الحرارة جزءًا لا غنى عنه في البحث العلمي والإنتاج الصناعي. المعايير الفنية ضبط درجة الحرارة: بيئة الغاز الخامل من درجة حرارة الغرفة إلى 1200 درجة مئوية بيئة فراغية بدرجة حرارة عالية تصل إلى 1600 درجة مئوية دقة التحكم في درجة الحرارة: ± 0.5 درجة مئوية مادة النافذة: فيلم البوليستر
بريد إلكترونيأكثر
أنابيب الأشعة السينية مصممة خصيصًا للأجهزة التحليلية: أنابيب السيراميك المموجة، وأنبوب السيراميك المعدني، وأنابيب الزجاج، ومناسبة لمختلف نماذج حيود الأشعة السينية وXRF ومحللي البلورات وأجهزة التوجيه في الداخل والخارج. المعلمة التقنية لأنابيب الأشعة السينية: 1. أنواع المواد المستهدفة الاختيارية: نحاس، كو، في، كر، شهر، تي، W، إلخ. 2. نوع التركيز: 0.2 × 12 مم² أو 1 × 10 مم² أو 0.4 × 14 مم² (تركيز دقيق)
بريد إلكترونيأكثر
ملحق البطارية الأصلي، نطاق الاختبار: 0.5-160 درجة، مقاومة درجة الحرارة: 400 درجة مئوية، نافذة البريليوم (فيلم البوليستر) الحجم: القطر 15 مم (قابل للتخصيص)؛ السُمك 0.1 مم (قابل للتخصيص). تُستخدم على نطاق واسع كملحقات لمقياس حيود الأشعة السينية في الأنظمة الكهروكيميائية التي تحتوي على الكربون والأكسجين والنيتروجين والكبريت والمجمعات المعدنية المضمنة وما إلى ذلك. يُستخدم ملحق البطارية الأصلي لتثبيت مرحلة العينة الأصلية بالكامل على أداة قياس الزاوية لمقياس حيود الأشعة السينية، لتكون بمثابة وصلة ودعم.
بريد إلكترونيأكثر
ينتمي حامل العينة متعدد الوظائف إلى ملحق حيود الأشعة السينية (ملحق حيود الأشعة السينية)، والذي يعتمد على تكنولوجيا التصميم المتقدمة وأفكار التصميم المعيارية، ويحقق وظائف مثل الدوران، والرفع التفاضلي، ومقاومة الأكسدة في درجات الحرارة العالية من خلال الجمع بين وحدات مختلفة. حامل العينة متعدد الوظائف مناسب لمختلف تقنيات نمو وترسيب الأغشية الرقيقة المتقدمة، بما في ذلك ام بي اي (ترسيب الحزم الجزيئية)، وPLD (ترسيب الليزر النبضي)، والرش المغناطيسي، وEB (تبخير شعاع الإلكترون)، ويمكن استخدامه أيضًا في التلدين على الركيزة، وإزالة الغازات في درجات الحرارة العالية، وتعديل المواد. يمكن لركيزة حامل العينة متعدد الوظائف أن تصل إلى درجة حرارة تسخين قصوى تبلغ 1100 درجة مئوية، ويمكن توصيلها بتردد الراديو/التيار المستمر، مع دوران ذاتي وسرعة 0-20 دورة في الدقيقة. يمكن تعديلها باستمرار وتوفر وضعًا صفريًا. يسمح التصميم المعياري باختيار تكوينات متعددة للتركيبة، ويمكن لحجم العينة استيعاب ما يصل إلى 8 بوصات. باختصار، حامل العينة متعدد الوظائف هو جهاز تجريبي قوي ومرن، ومناسب لمختلف الأبحاث العلمية والتطبيقات الصناعية كملحق لجهاز حيود الأشعة السينية (ملحق حيود الأشعة السينية). التصميم المعياري والوظائف المتعددة لمرحلة العينة متعددة الوظائف تجعلها أداة لا غنى عنها في المختبرات والإنتاج الصناعي.
